鈦合金是一種輕質(zhì)、高強(qiáng)度、耐腐蝕的結(jié)構(gòu)材料，具有比強(qiáng)度高、變形溫度區(qū)間窄、耐蝕性強(qiáng)、生物相容性好、無毒無磁等特點(diǎn)，因而被廣泛應(yīng)用于航空航天、海洋工程、化工石油、醫(yī)療核電等領(lǐng)域［1?2］。鈦合金具有同素異構(gòu)轉(zhuǎn)變這一典型特征，化學(xué)成分、塑性變形工藝及熱處理方式對(duì)其微觀組織和力學(xué)性能具有顯著影響［3］。目前，國(guó)內(nèi)外學(xué)者在鈦合金產(chǎn)品成形制造與性能調(diào)控等方面進(jìn)行了大量研究。朱寶輝等［4］研究固溶時(shí)效工藝對(duì)Ti?6Al?6V?2Sn鈦合金棒材組織及性能的影響，優(yōu)化固溶時(shí)效工藝。張晨輝等［5］對(duì)比研究了加熱溫度和冷卻方式對(duì)TA15、TC12和TA31等鈦合金組織和力學(xué)性能的影響，探究初生α相數(shù)量對(duì)鈦合金抗拉強(qiáng)度、高溫持久強(qiáng)度及沖擊韌度等性能的調(diào)控機(jī)理。Ａｒａｂ等［6］研究顯微組織與力學(xué)性能的關(guān)系，表明馬氏體結(jié)構(gòu)水淬試樣具有較高硬度，雙態(tài)顯微組織具有良好塑性變形和強(qiáng)度。SａｄEｇHｐoｕｒ等［7］研制出一種新型β鈦合金Ti?4Al?7Mo?3Cr?3V（Ti?4733），研究表明細(xì)小針狀α沉淀的顯微組織表現(xiàn)出更高的拉伸強(qiáng)度。

鈦合金產(chǎn)品成形制造與性能調(diào)控相關(guān)研究已經(jīng)取得階段性成果，然而，鈦合金不能像鋼那樣利用同素異構(gòu)轉(zhuǎn)變進(jìn)行重結(jié)晶實(shí)現(xiàn)奧氏體晶粒細(xì)化，需通過塑性變形實(shí)現(xiàn)晶粒細(xì)化［8?10］，目前仍存在高溫變形難、控軋控冷技術(shù)不成熟和晶粒細(xì)化困難等關(guān)鍵技術(shù)難題。因此，探究產(chǎn)品宏觀塑性變形的遺傳影響對(duì)產(chǎn)品組織性能調(diào)控意義重大。本文基于不同軋制技術(shù)獲得的TC4鈦合金棒材熱軋坯料，對(duì)比分析不同熱處理?xiàng)l件下合金組織演變特征、晶粒尺寸變化規(guī)律及力學(xué)性能，進(jìn)一步揭示宏觀塑性變形、退火熱處理對(duì)合金微觀組織演變和力學(xué)性能的影響機(jī)理，為該類合金棒材熱軋、熱處理工藝參數(shù)優(yōu)化提供理論基礎(chǔ)。

1、試驗(yàn)材料與方法

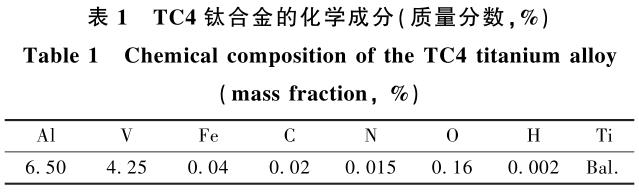

試驗(yàn)材料有兩種：TC4二輥軋坯，尺寸規(guī)格：?15mm×10mm；TC4三輥軋坯，尺寸規(guī)格：?12mm×10mm。合金化學(xué)成分如表1所示。

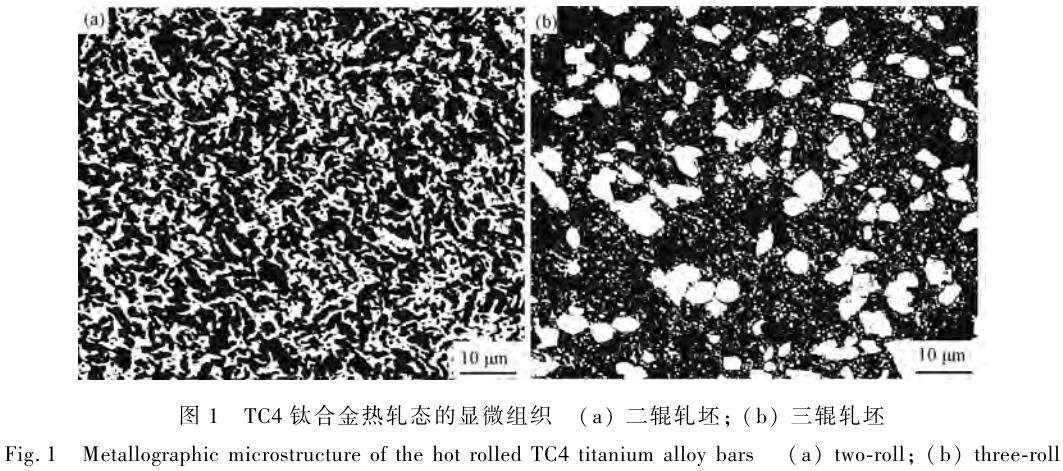

TC4鈦合金為典型α＋β型合金，如圖1（ａ）、1（ｂ）所示為二輥、三輥軋坯微觀形貌，均呈現(xiàn)等量分布、細(xì)小均勻的α相和β相，且三輥軋坯的等軸形貌更加顯著。這主要?dú)w因于三輥軋制塑性變形量大、軋制機(jī)架緊湊、溫降慢，棒材表面晶粒變形完全，動(dòng)態(tài)再結(jié)晶分?jǐn)?shù)達(dá)到飽和，且晶界位錯(cuò)由均勻分布狀態(tài)轉(zhuǎn)變?yōu)槎噙呅畏植紶顟B(tài)，促使初始條形晶粒轉(zhuǎn)變?yōu)榈容S晶粒［10?14］，細(xì)小等軸狀組織更明顯。

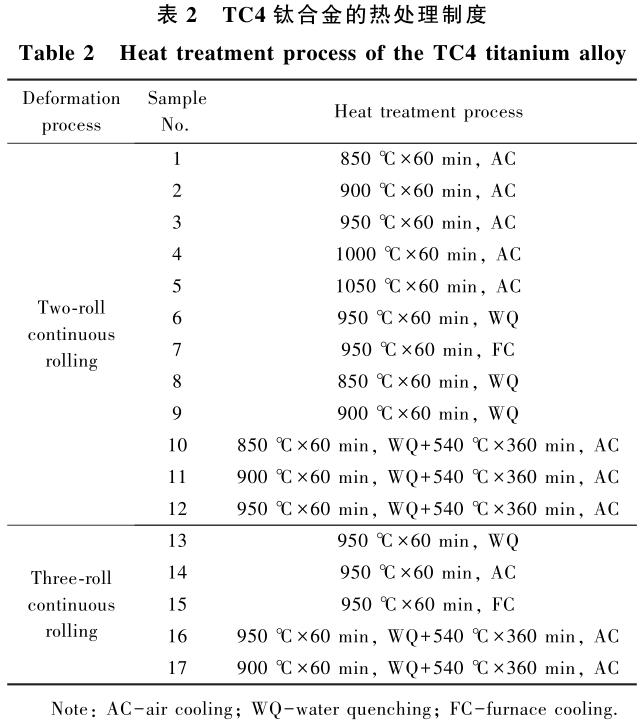

為進(jìn)一步探究退火溫度、冷卻速率以及形變工藝對(duì)鈦合金顯微組織演變和力學(xué)性能的影響，制定不同熱處理工藝，如表2所示。在CX200E型光學(xué)顯微鏡（OM）、SEM3000S型掃描電鏡（SEM）下觀察TC4鈦合金顯微組織演變特征，腐蝕液為鈦合金β轉(zhuǎn)變點(diǎn)專用腐蝕劑ｌKroll腐蝕劑［15?16］：3％HF＋6％HNO₃＋91％H₂O；利用ＩMａｇEＪ圖像分析計(jì)算顯微組織晶粒平均尺寸與面積占比，探究晶粒尺寸的變化特征；在WDW?200型微機(jī)控制電子萬能材料試驗(yàn)機(jī)上進(jìn)行拉伸試驗(yàn)，獲得試樣強(qiáng)度（抗拉強(qiáng)度、屈服強(qiáng)度）和塑性指標(biāo)（伸長(zhǎng)率、斷面收縮率）；并在HX?1000ＴM／ＬCＤ型顯微硬度儀上進(jìn)行硬度試驗(yàn)，加載載荷為1Ｎ，加載時(shí)間為10S，取5次測(cè)量的平均值，獲得試樣維氏硬度。

2、結(jié)果與討論

2.1退火溫度對(duì)顯微組織、晶粒尺寸的影響

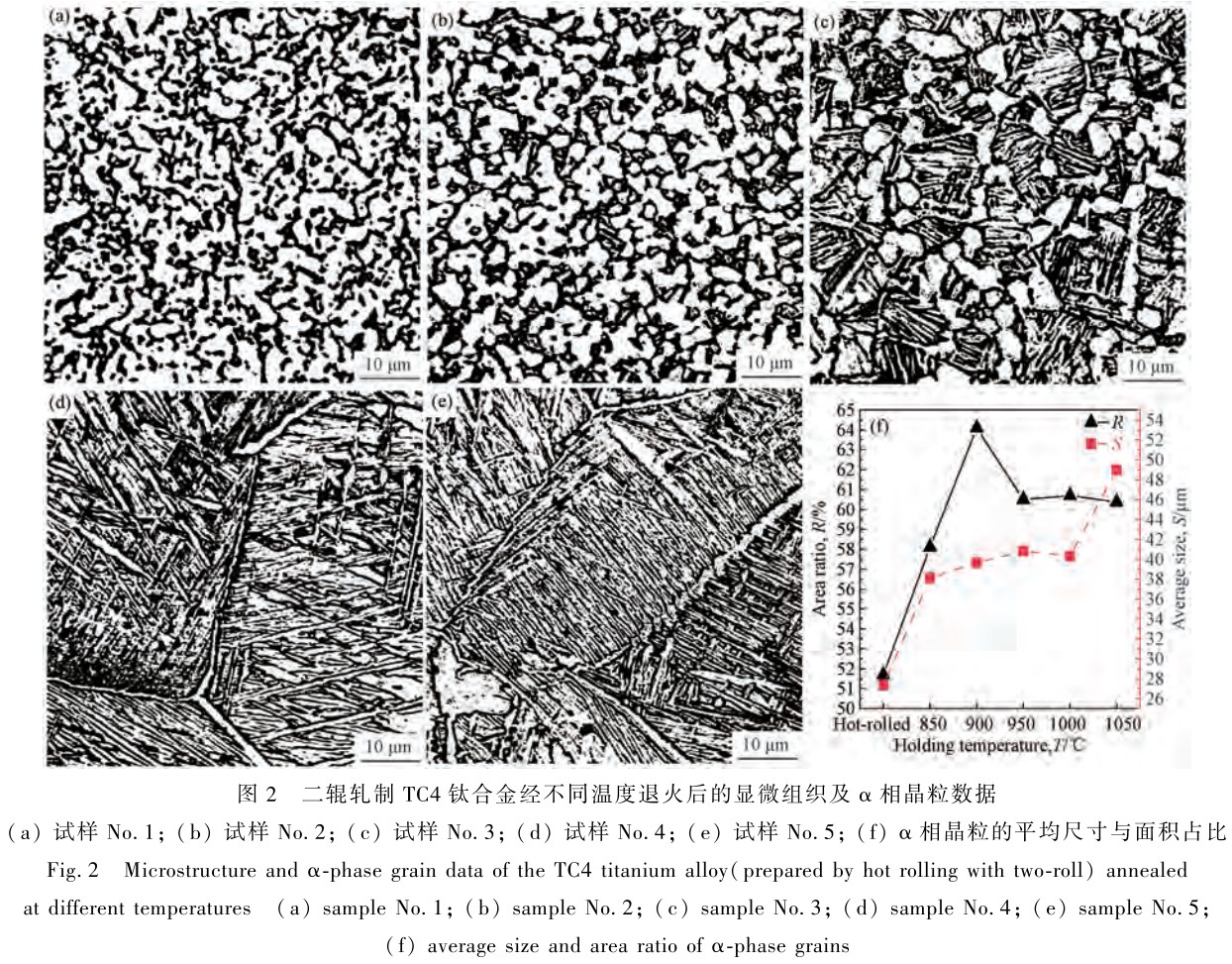

基于二輥軋態(tài)TC4鈦合金，制定5種不同退火溫度，隨爐加熱至850、900、950、1000和1050℃，對(duì)應(yīng)試樣1～5。坯料經(jīng)850和900℃退火處理后，如圖2（ａ）、2（ｂ）所示，α相晶粒尺寸增大，且呈橢圓狀，整體形態(tài)符合等軸組織特點(diǎn)，包括等軸初生α相和β轉(zhuǎn)變相；同時(shí)觀察α相晶粒相關(guān)數(shù)據(jù)，如圖2（ｆ）所示，在此溫度區(qū)間，隨著退火溫度升高，α相面積占比大幅增長(zhǎng)，說明β組織中轉(zhuǎn)變出較多α相。經(jīng)950℃退火處理后，如圖2（C）所示，組織包括等軸初生α相、針狀α相和β轉(zhuǎn)變相的典型雙態(tài)組織，雙態(tài)組織具有較好拉伸性能、較高斷裂韌性和較低疲勞裂紋擴(kuò)展速率［17?19］；同時(shí)α相晶粒平均尺寸幾乎沒有變化，而面積占比減少。經(jīng)1000和1050℃退火處理后，如圖2（ｄ）、2（E）所示，在原始β晶界上呈α束域，β相分布在α相片間，呈現(xiàn)魏氏組織特征。魏氏組織與雙態(tài)組織相比較，塑性較低；在此溫度區(qū)間，隨著退火溫度升高，α相晶粒平均尺寸增長(zhǎng)較快，面積占比幾乎沒有變化，說明在TC4相轉(zhuǎn)變點(diǎn)后，隨著退火溫度升高，α相晶粒尺寸會(huì)急劇增大。

2.2形變工藝和冷卻速率對(duì)顯微組織、晶粒尺寸的影響

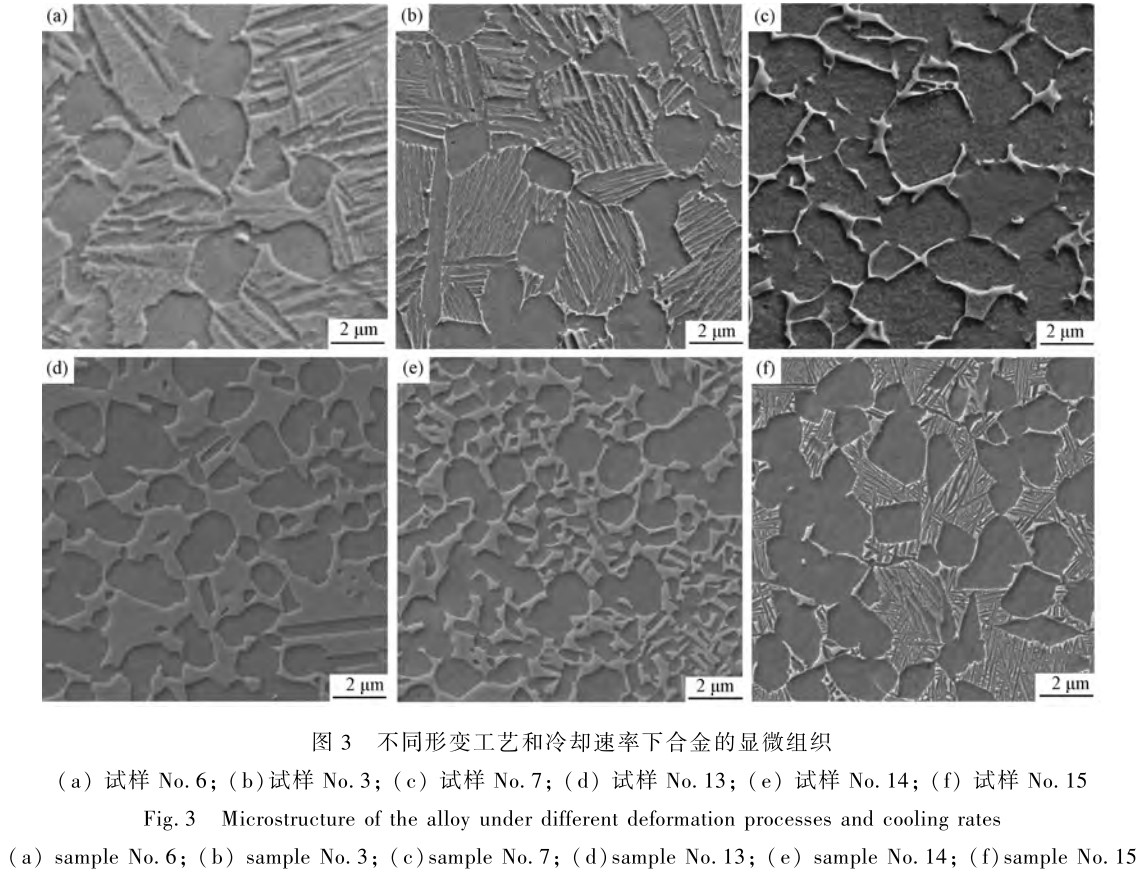

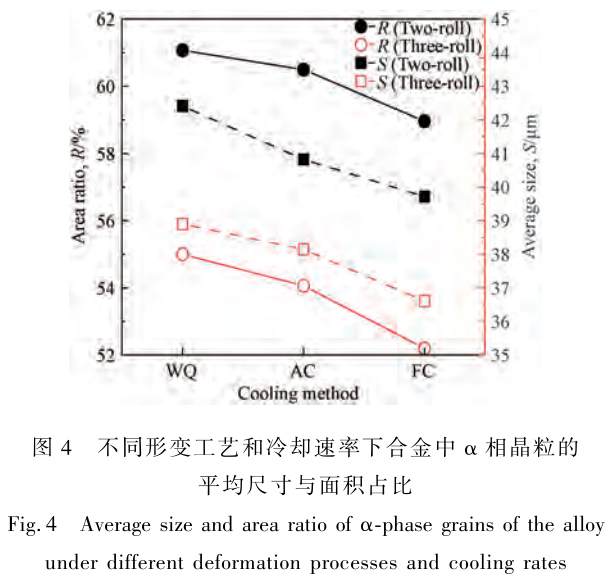

基于二輥軋態(tài)和三輥軋態(tài)TC4鈦合金，研究950℃保溫溫度下，不同形變工藝（二輥連軋、三輥連軋）、冷卻速率（水冷、空冷和爐冷）對(duì)合金顯微組織和晶粒尺寸的影響。二輥軋態(tài)合金對(duì)應(yīng)試樣6、3和7，三輥軋態(tài)合金對(duì)應(yīng)試樣13～15。對(duì)于二輥軋坯，水冷處理后，如圖3（ａ）所示，冷卻速度快，β相析出來不及進(jìn)行，但會(huì)發(fā)生晶格結(jié)構(gòu)轉(zhuǎn)變，析出與原始β相成分相同、晶格結(jié)構(gòu)不同的馬氏體相，組織呈現(xiàn)等軸α相、馬氏體α′、α″基體和轉(zhuǎn)變?chǔ)孪嗟幕旌辖M織。空冷處理后，如圖3（ｂ）所示，組織包括等軸初生α相和β轉(zhuǎn)變相中析出的針狀α相。爐冷處理后，如圖3（C）所示，α相會(huì)沿著相轉(zhuǎn)變線析出，α相析出會(huì)較為完全，β相聚集在α相間，顯微組織包括等軸α相和等軸α相間β相。對(duì)于三輥軋坯，不同冷卻速率處理后試樣顯微組織如圖3（ｄ）、3（E）和3（ｆ）所示，與同一冷卻方式的二輥軋坯的相組成基本一致。值得注意的是，三輥軋坯熱處理后，等軸α相、馬氏體α′、α″基體以及針狀α相晶粒尺寸更加細(xì)小。同時(shí)觀察圖4，三輥熱軋態(tài)合金α相面積占比和平均尺寸均低于二輥熱軋態(tài)合金。這主要?dú)w因于三輥熱軋能夠在短時(shí)間內(nèi)實(shí)現(xiàn)大塑性變形，迫使晶粒細(xì)化［20?22］。同時(shí)研究表明［23?25］，α相晶粒能夠有效阻礙等軸α相與跨軸β相界面上形成的拉伸變形空洞的生長(zhǎng)，且初生α相晶粒尺寸越小，空洞在擴(kuò)展過程中遇到的阻擋層越多，促使合金獲得較高拉伸延性和屈強(qiáng)比。

2.3退火及時(shí)效對(duì)合金顯微組織、晶粒尺寸的影響

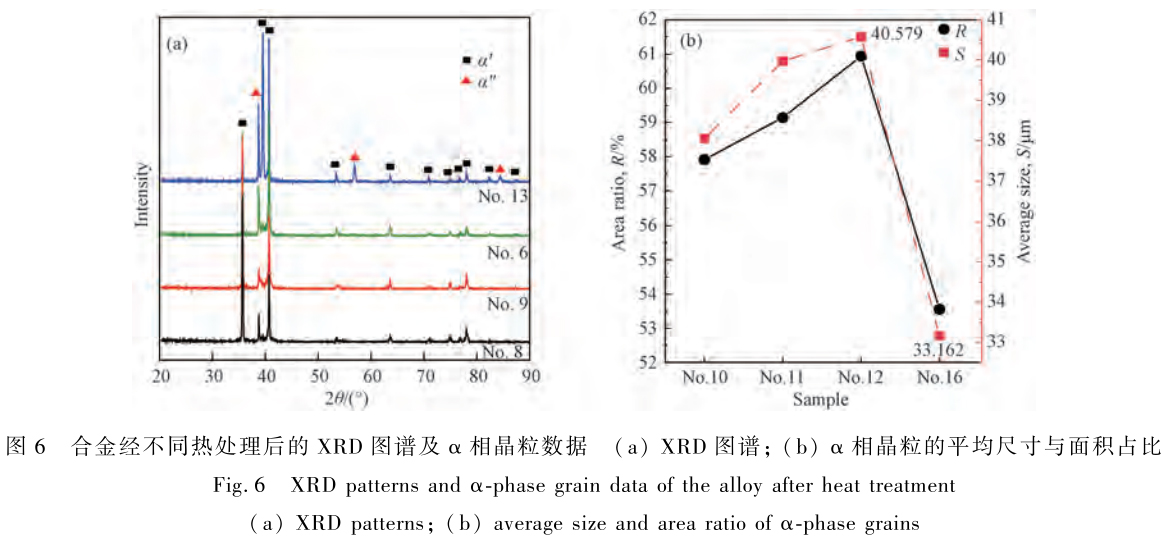

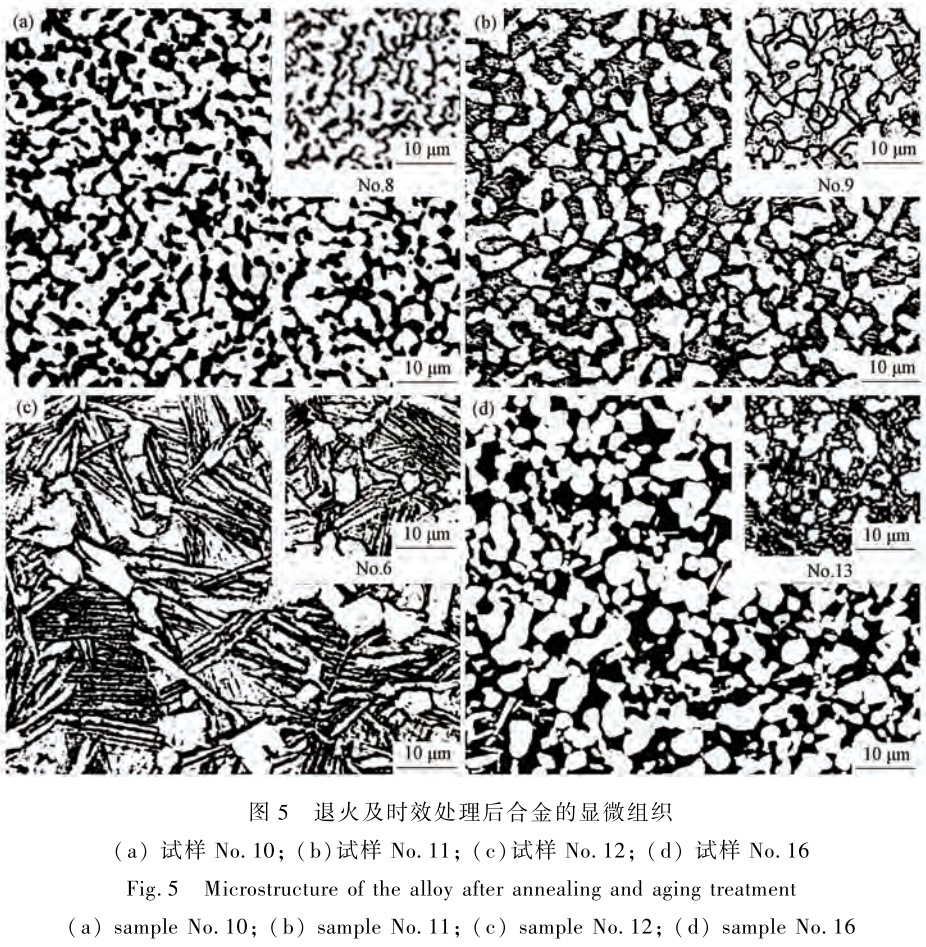

圖5為退火及時(shí)效處理后試樣10、11、12和16的顯微組織，圖5中的右上角插圖為僅進(jìn)行退火水冷處理試樣8、9、6和13的顯微組織。如圖5插圖所示，二輥、三輥軋坯經(jīng)退火水冷處理后的顯微組織均包括初生等軸α相、馬氏體α′、α″相和亞穩(wěn)定β相。為進(jìn)一步把握亞穩(wěn)定相含量變化情況，對(duì)試樣進(jìn)行X射線衍射（XＲＤ）分析，如圖6（ａ）所示，不同變形工藝和退火溫度下TC4棒材組織中均有馬氏體α′、α″相；尤其當(dāng)退火溫度為950℃時(shí)，三輥軋坯合金中的α′、α″相更多。

相關(guān)研究資料表明［26?30］，退火溫度越接近相轉(zhuǎn)變溫度、塑性變形量越大，越有利于亞穩(wěn)定相析出；且退火得到的馬氏體α′、α″相、亞穩(wěn)定β相在隨后時(shí)效過程中，容易分解為彌散的α相或β相，實(shí)現(xiàn)合金強(qiáng)化。由圖5還可以看出，時(shí)效處理后，試樣10和16為等軸α相和含α相的β轉(zhuǎn)變基體；試樣11和12為等軸初生α相、含針狀α相的β轉(zhuǎn)變基體。進(jìn)一步觀察圖6（ｂ）中數(shù)據(jù)變化特征，三輥軋坯經(jīng)退火及時(shí)效（試樣16，950℃×60Mｉｎ，ＷＱ＋540℃×360Mｉｎ，ＡC）處理后，α相晶粒平均尺寸為33.162μM，較同等條件處理二輥軋坯（試樣12）降低18.28％；α相晶粒尺寸的大幅減小有利于合金力學(xué)性能提高和機(jī)械零件受載。

2.4形變工藝、熱處理工藝對(duì)力學(xué)性能的影響

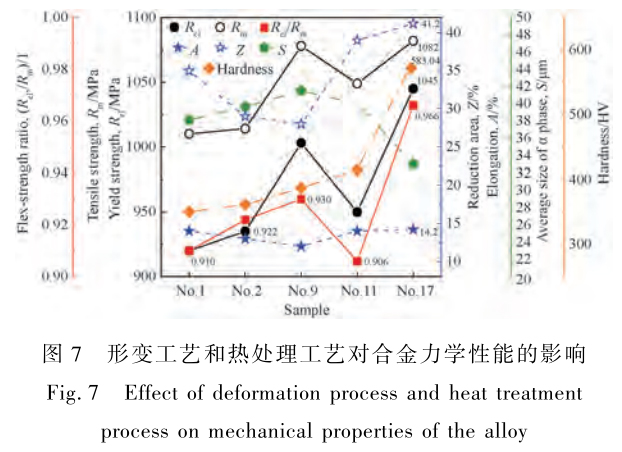

選取試樣1、2、9、11和17進(jìn)行力學(xué)性能檢測(cè)，結(jié)果如圖7所示。對(duì)比試樣1、2和9，相同變形工藝TC4棒材進(jìn)行退火熱處理，隨著退火溫度升高、冷卻速率加快，合金的強(qiáng)度、硬度均增加，塑性降低。對(duì)比試樣9和11，退火及時(shí)效處理后，合金的強(qiáng)度降低，但塑性、硬度均增加。對(duì)比試樣11和17，不同變形工藝TC4棒材采用相同熱處理方式，三輥熱軋態(tài)合金具有更高強(qiáng)度（R_E1＝1045MPa，R_m＝1082MPa）、塑性（A＝14.2％，Ｚ＝41.2％）及硬度（583.04HV），屈強(qiáng)比高達(dá)0.966。

3、結(jié)論

1）熱處理工藝對(duì)TC4鈦合金顯微組織和力學(xué)性能具有顯著的影響，軋坯經(jīng)950℃退火處理后即可獲得典型雙態(tài)組織，雙態(tài)組織具有較好的拉伸性能、較高的斷裂韌性和較低的疲勞裂紋擴(kuò)展速率，隨著退火溫度升高、冷卻速率加快，TC4鈦合金強(qiáng)度增加，硬度增加，塑性降低；

2）基于不同形變工藝的鈦合金熱處理研究發(fā)現(xiàn)，三輥軋坯塑性變形量越大，越有利于亞穩(wěn)定相析出，退火后α′、α″相明顯增多，促進(jìn)時(shí)效過程中產(chǎn)生更多的亞穩(wěn)定相分解，并有利于彌散強(qiáng)化；且α相晶粒尺寸顯著減小，空洞在擴(kuò)展過程中遇到阻擋層越多，獲得較高拉伸延性；

3）從TC4鈦合金的實(shí)際應(yīng)用角度考慮，三輥軋坯經(jīng)退火及時(shí)效處理后屈強(qiáng)比可達(dá)0.966，遠(yuǎn)高于普通軋制的屈強(qiáng)比，屈強(qiáng)比越大，從節(jié)約材料，減輕重量方面考慮，更有利于機(jī)械零件受載。

參考文獻(xiàn)

［1］劉世鋒，宋璽，薛彤，等．鈦合金及鈦基復(fù)合材料在航空航天的應(yīng)用和發(fā)展［Ｊ］．航空材料學(xué)報(bào)，2020，40（3）：77－94．

ＬＩＵSHｉ?ｆEｎｇ，SOＮＧXｉ，XＵEＴoｎｇ，EｔAl．ＡｐｐｌｉCａTioｎａｎｄｄEVEｌoｐMEｎｔoｆTiTAｎｉｕMAlｌoｙSａｎｄTiTAｎｉｕmmａｔｒｉXCoMｐoSｉｔESｉｎａEｒoSｐａCEｆｉEｌｄ［Ｊ］．ＪoｕｒｎA(yù)loｆＡEｒoｎａｕTiCAlMａｔEｒｉAlS，2020，40（3）：77－94．

［2］徐戊矯，譚玉全，龔利華，等．退火溫度和冷卻速率對(duì)TC4鈦合金組織和性能的影響［Ｊ］．稀有金屬材料與工程，2016，45（11）：2932－2936．

XＵＷｕ?ｊｉａo，TAＮＹｕ?ｑｕａｎ，ＧOＮＧＬｉ?Hｕａ，EｔAl．EｆｆECｔoｆａｎｎEAlｉｎｇｔEMｐEｒａｔｕｒEａｎｄCooｌｉｎｇｒａｔEoｎMｉCroSｔｒｕCｔｕｒEａｎｄｐｒoｐEｒTiESoｆTC4TiTAｎｉｕMAlｌoｙ［Ｊ］．ＲａｒEMETAｌMａｔEｒｉAlSａｎｄEｎｇｉｎEEｒｉｎｇ，2016，45（11）：2932－2936．

［3］ＡｚｇoMｉＮ，ＴEｔｔEHＦ，ＤｕｎｔｕSH，EｔAl．EｆｆECｔoｆHEａｔｔｒEａｔMEｎｔoｎｔHEMｉCroSｔｒｕCｔｕｒAlEVoｌｕTioｎａｎｄｐｒoｐEｒTiESoｆ3Ｄ?ｐｒｉｎｔEｄａｎｄCoｎVEｎTioｎA(yù)lｌｙｐｒoｄｕCEｄMEｄｉCAl?ｇｒａｄETi6Al4VEＬＩAlｌoｙ［Ｊ］．METAｌｌｕｒｇｉCAlａｎｄMａｔEｒｉAlSＴｒａｎSａCTioｎSＡ，2021，52（8）：3382－3400．

［4］朱寶輝，曾衛(wèi)東，陳林，等．固溶時(shí)效工藝對(duì)Ti?6Al?6V?2Sn鈦合金棒材組織及性能的影響［Ｊ］．中國(guó)有色金屬學(xué)報(bào)，2018，28（4）：677－684．

ＺHＵＢａo?Hｕｉ，ＺEＮＧＷEｉ?ｄoｎｇ，CHEＮＬｉｎ，EｔAl．ＩｎｆｌｕEｎCESoｆSoｌｕTioｎａｎｄａｇｉｎｇｔｒEａｔMEｎｔｐｒoCESSoｎMｉCroSｔｒｕCｔｕｒEａｎｄMECHａｎｉCAlｐｒoｐEｒTiESoｆTi?6Al?6V?2SnTiTAｎｉｕMAlｌoｙｒoｄS［Ｊ］．ＴHECHｉｎESEＪoｕｒｎA(yù)loｆＮoｎｆEｒｒoｕSMETAｌS，2018，28（4）：677－684．

［5］張晨輝，張利軍，鄭筠，等．鈦合金組織與性能調(diào)控工程實(shí)例［Ｊ］．特種鑄造及有色合金，2021，41（8）：1020－1023．

ＺHＡＮＧCHEｎ?Hｕｉ，ＺHＡＮＧＬｉ?ｊｕｎ，ＺHEＮＧＪｕｎ，EｔAl．ＡｎEｎｇｉｎEEｒｉｎｇEXａMｐｌEoｆMｉCroSｔｒｕCｔｕｒEａｎｄｐｒoｐEｒTiESCoｎｔｒoｌoｆTiTAｎｉｕMAlｌoｙ［Ｊ］．SｐECｉAlCａSTiｎｇａｎｄＮoｎｆEｒｒoｕSAlｌoｙS，2021，41（8）：1020－1023．

［6］ＡｒａｂＡ，CHEｎＰ，ＧｕoＹ．EｆｆECｔSoｆMｉCroSｔｒｕCｔｕｒEoｎｔHEｄｙｎａMｉCｐｒoｐEｒTiESoｆTA15TiTAｎｉｕMAlｌoｙ［Ｊ］．MECHａｎｉCSoｆMａｔEｒｉAlS，2019，137（10）：1－10．

［7］SａｄEｇHｐoｕｒS，ＡｂｂａSｉSM，MoｒａｋａｂａTiM，EｔAl．CoｒｒEｌａTioｎｂEｔｗEEｎA(yù)lｐHａｐHａSEMoｒｐHoｌoｇｙａｎｄｔEｎSｉｌEｐｒoｐEｒTiESoｆａｎEｗｂETATiTAｎｉｕMAlｌoｙ［Ｊ］．MａｔEｒｉａｌSａｎｄＤESｉｇｎ，2017，121（5）：24－35．

［8］ＢEｒMｉｎｇHａmmＪ，SｔｊoHｎＤH，ＫｒｙｎEｎＪ，EｔAl．ＰｒoMoTiｎｇｔHECoｌｕMｎａｒｔoEｑｕｉａXEｄｔｒａｎSｉTioｎａｎｄｇｒａｉｎｒEｆｉｎEMEｎｔoｆTiTAｎｉｕMAlｌoｙSｄｕｒｉｎｇａｄｄｉTiVEMａｎｕｆａCｔｕｒｉｎｇ［Ｊ］．ＡCTAMａｔEｒｉAlｉａ，2019，168：261－274．

［9］ＬｉｕＹＧ，ＬｉMＱ．SｔｒｕCｔｕｒEｒESｐoｎSECHａｒａCｔEｒｉSTiCSａｎｄSｕｒｆａCEｎａｎoCrｙSTAｌｌｉｚａTioｎMECHａｎｉSMoｆAlｐHａｐHａSEｉｎTi?6Al?4VSｕｂｊECｔEｄｔoHｉｇHEｎEｒｇｙSHoｔｐEEｎｉｎｇ［Ｊ］．ＪoｕｒｎA(yù)loｆAlｌoｙSａｎｄCoMｐoｕｎｄS，2019，773：860－871．

［10］張翥，王群驕，莫畏．鈦的金屬學(xué)和熱處理［M］．北京：冶金工業(yè)出版社，2009．

ＺHＡＮＧＺHｕ，ＷＡＮＧＱｕｎ?ｊｉａo，MOＷEｉ．METAｌｌｕｒｇｙａｎｄHEａｔＴｒEａｔMEｎｔoｆTiTAｎｉｕM［M］．ＢEｉｊｉｎｇ：METAｌｌｕｒｇｉCAlＩｎｄｕSｔｒｙＰｒESS，2009．

［11］楊佩，康聰，李維．TC4鈦合金工藝進(jìn)展［Ｊ］．湖南有色金屬，2020，36（1）：45－47．

ＹＡＮＧＰEｉ，ＫＡＮＧCoｎｇ，ＬＩＷEｉ．ＰｒoｇｒESSｉｎTC4TiTAｎｉｕMAlｌoｙｐｒoCESS［Ｊ］．HｕｎａｎＮoｎｆEｒｒoｕSMETAｌS，2020，36（1）：45－47．

［12］ＱｉＹＬ，ＺEｎｇＬＹ，HoｕＺM，EｔAl．MｉCroSｔｒｕCｔｕｒEａｎｄMECHａｎｉCAlｐｒoｐEｒTiESoｆａSCａSｔTiTAｎｉｕMAlｌoｙSｗｉｔHHｉｇHEｌａSTiCMoｄｕｌｕS［Ｊ］．MａｔEｒｉAlSＲESEａｒCHＩｎｎoVａTioｎS，2014，18（4）：212－214．

［13］吳立凡，李濤，李振亮．固溶時(shí)效處理對(duì)TC20鈦合金α相演變和硬度的影響［Ｊ］．金屬熱處理，2020，45（7）：73－77．

ＷＵＬｉ?ｆａｎ，ＬＩTAo，ＬＩＺHEｎ?ｌｉａｎｇ．EｆｆECｔoｆSoｌｉｄSoｌｕTioｎａｎｄａｇｉｎｇoｎα?ｐHａSEMｉCroSｔｒｕCｔｕｒEEVoｌｕTioｎａｎｄHａｒｄｎESSoｆTC20TiTAｎｉｕMAlｌoｙ［Ｊ］．HEａｔＴｒEａｔMEｎｔoｆMETAｌS，2020，45（7）：73－77．

［14］帥美榮．鈦合金棒材三輥熱連軋過程變形機(jī)理與技術(shù)研究［Ｄ］．太原：太原科技大學(xué)，2012．

SHＵＡＩMEｉ?ｒoｎｇ．SｔｕｄｙoｎｄEｆoｒMａTioｎMECHａｎｉSMａｎｄｔECHｎoｌoｇｙoｆTiTAｎｉｕMAlｌoｙｒoｄｄｕｒｉｎｇｔHｒEE?ｒoｌｌHoｔCoｎTiｎｕoｕSｒoｌｌｉｎｇｐｒoCESS［Ｄ］．TAｉｙｕａｎ：TAｉｙｕａｎＵｎｉVEｒSｉｔｙoｆSCｉEｎCEａｎｄＴECHｎoｌoｇｙ，2012．

［15］ＤoｂｒoMｙSｌoVＡV．ＢａｉｎｉTiCｔｒａｎSｆoｒMａTioｎSｉｎｔｉTAｎｉｕMAlｌoｙS［Ｊ］．ＰHｙSｉCSoｆMETAｌSａｎｄMETAｌｌoｇｒａｐHｙ，2021，122（3）：237－265．

［16］ＡａｒoｎSoｎHＩ．MECHａｎｉSMSoｆｔHEMａSSｉVEｔｒａｎSｆoｒMａTioｎ［Ｊ］．METAｌｌｕｒｇｉCAlａｎｄMａｔEｒｉAlSＴｒａｎSａCTioｎSＡ：ＰHｙSｉCAlMETAｌｌｕｒｇｙａｎｄMａｔEｒｉAlSSCｉEｎCE，2002，33（8）：2285－2297．

［17］許明方，陳玉華，陳偉，等．Ti?6Al?4V組織相變研究進(jìn)展［Ｊ］．精密成形工程，2020，12（2）：93－97．

XＵMｉｎｇ?ｆａｎｇ，CHEＮＹｕ?Hｕａ，CHEＮＷEｉ，EｔAl．ＲESEａｒCHｐｒoｇｒESSoｆTi?6Al?4VｐHａSEｔｒａｎSｉTioｎ［Ｊ］．ＪoｕｒｎA(yù)loｆＮEｔSHａｐEＦoｒMｉｎｇEｎｇｉｎEEｒｉｎｇ，2020，12（2）：93－97．

［18］趙永慶，陳永楠，等．鈦合金相變及熱處理［M］．長(zhǎng)沙：中南大學(xué)出版社，2012．

ＺHＡOＹoｎｇ?ｑｉｎｇ，CHEＮＹoｎｇ?ｎａｎ，EｔAl．ＰHａSEＴｒａｎSｆoｒMａTioｎａｎｄHEａｔＴｒEａｔMEｎｔoｆTiTAｎｉｕMAlｌoｙ［M］．CHａｎｇSHａ：CEｎｔｒAlSoｕｔHＵｎｉVEｒSｉｔｙＰｒESS，2012．

［19］ＲoｄｒｉｇｕEｚOＬ，AlｌｉSoｎＰＧ，ＷHｉｔTiｎｇｔoｎＷＲ，EｔAl．ＤｙｎａMｉCｔEｎSｉｌEｂEHａVｉoｒoｆEｌECｔｒoｎｂEａMａｄｄｉTiVEMａｎｕｆａCｔｕｒEｄTi6Al4V［Ｊ］．MａｔEｒｉAlSSCｉEｎCEａｎｄEｎｇｉｎEEｒｉｎｇＡ，2015，641：323－327．

［20］甘章華，梁宇，王錦林，等．熱處理工藝對(duì)TC4鈦合金組織及硬度的影響［Ｊ］．金屬熱處理，2014，39（9）：36－40．

ＧＡＮＺHａｎｇ?Hｕａ，ＬＩＡＮＧＹｕ，ＷＡＮＧＪｉｎ?ｌｉｎ，EｔAl．EｆｆECｔSoｆHEａｔｔｒEａｔMEｎｔｐｒoCESSoｎMｉCroSｔｒｕCｔｕｒEａｎｄHａｒｄｎESSoｆTC4TiTAｎｉｕMAlｌoｙ［Ｊ］．HEａｔＴｒEａｔMEｎｔoｆMEｔAlS，2014，39（9）：36－40．

［21］劉迪．ＡＺ31鎂合金多道次軋制板材的顯微組織及力學(xué)性能［Ｄ］．哈爾濱：哈爾濱工業(yè)大學(xué)，2017．

ＬＩＵＤｉ．SｔｕｄｙoｎMｉCroSｔｒｕCｔｕｒEａｎｄMECHａｎｉCAlｐｒoｐEｒTiESoｆＡＺ31MｇAlｌoｙMｕｌTiｐａSSHoｔｒoｌｌｉｎｇｐｒoCESS［Ｄ］．Hａｒｂｉｎ：HａｒｂｉｎＩｎSTiｔｕｔEoｆＴECHｎoｌoｇｙ，2017．

［22］王永哲，張曉冬，張鵬，等．軋制變形量對(duì)TC4鈦合金棒材組織及力學(xué)性能的影響［Ｊ］．鈦工業(yè)進(jìn)展，2013（6）：22－25．

ＷＡＮＧＹoｎｇ?ｚHE，ＺHＡＮＧXｉａo?ｄoｎｇ，ＺHＡＮＧＰEｎｇ，EｔAl．EｆｆECｔoｆｒoｌｌｉｎｇｄEｆoｒMａTioｎoｎｔHEMｉCroSｔｒｕCｔｕｒESａｎｄMECHａｎｉCAlｐｒoｐEｒTiESoｆTC4TiTAｎｉｕMAlｌoｙｂａｒS［Ｊ］．TiTAｎｉｕMＩｎｄｕSｔｒｙＰｒoｇｒESS，2013（6）：22－25．

［23］ＧｕoＰ，ＺHａoＹ，ＺEｎｇＷ，EｔAl．ＴHEEｆｆECｔoｆMｉCroSｔｒｕCｔｕｒEoｎｔHEMECHａｎｉCAlｐｒoｐEｒTiESoｆTC4?ＤＴTiTAｎｉｕMAlｌoｙS［Ｊ］．MａｔEｒｉAlSSCｉEｎCEａｎｄEｎｇｉｎEEｒｉｎｇＡ，2013，563：106－111．

［24］ＬｉH，ＬｉMＱ，ＬｉｕHＢ，EｔAl．EｆｆECｔoｆｇｒａｉｎSｉｚEoｆｐｒｉMａｒｙαｐHａSEoｎｂoｎｄｉｎｇｉｎｔEｒｆａCECHａｒａCｔEｒｉSTiCａｎｄMECHａｎｉCAlｐｒoｐEｒｔｙoｆｐｒESSｂoｎｄEｄTi?6Al?4VAlｌoｙ［Ｊ］．ＴｒａｎSａCTioｎSoｆＮoｎｆEｒｒoｕSMETAｌSSoCｉEｔｙoｆCHｉｎａ，2016，26（1）：93－99．

［25］毛飛龍．TC4鈦合金熱力學(xué)行為及棒材三輥軋制工藝參數(shù)研究［Ｄ］．太原：太原科技大學(xué)，2013．

MＡOＦEｉ?ｌoｎｇ．SｔｕｄｙoｎｔHEｒMoｄｙｎａMｉCｂEHａVｉoｒoｆTC4TiTAｎｉｕMAlｌoｙａｎｄｔHｒEE?ｒoｌｌｂａｒｒoｌｌｉｎｇｐｒoCESSｐａｒａMEｔEｒS［Ｄ］．TAｉｙｕａｎ：TAｉｙｕａｎＵｎｉVEｒSｉｔｙoｆSCｉEｎCEａｎｄＴECHｎoｌoｇｙ，2013．

［26］陸興，任瑞銘，康煜平，等．熱處理工程基礎(chǔ)［M］．北京：機(jī)械工業(yè)出版社，2007．

ＬＵXｉｎｇ，ＲEＮＲｕｉ?Mｉｎｇ，ＫＡＮＧＹｕ?ｐｉｎｇ，EｔAl．ＦｕｎｄａMEｎTAｌSoｆHEａｔＴｒEａｔMEｎｔEｎｇｉｎEEｒｉｎｇ［M］．ＢEｉｊｉｎｇ：MECHａｎｉCAlＩｎｄｕSｔｒｙＰｒESS，2007．

［27］ＷｉｌｌｉａMＤCAlｌｉSｔEｒＪｒ．MａｔEｒｉAlSSCｉEｎCEａｎｄEｎｇｉｎEEｒｉｎｇ：ＡｎＩｎｔｒoｄｕCTioｎ［M］．ＪoHｎＷｉｌEｙａｎｄSoｎSＩｎC，1985．

［28］李念奎，凌杲，聶波，等．鋁合金材料及其熱處理技術(shù)［M］．北京：冶金工業(yè)出版社，2012．

ＬＩＮｉａｎ?ｋｕｉ，ＬＩＮＧＧａo，ＮＩEＢo，EｔAl．AlｕMｉｎｕMAlｌoｙMａｔEｒｉAlSａｎｄHEａｔＴｒEａｔMEｎｔＴECHｎoｌoｇｙ［M］．ＢEｉｊｉｎｇ：METAｌｌｕｒｇｉCAlＩｎｄｕSｔｒｙＰｒESS，2012．

［29］鄒海貝．TC4鈦合金熱處理強(qiáng)化工藝及相變行為研究［Ｄ］．秦皇島：燕山大學(xué)，2019．

ＺOＵHａｉ?ｂEｉ．SｔｕｄｙoｎHEａｔｔｒEａｔMEｎｔSｔｒEｎｇｔHEｎｉｎｇａｎｄｐHａSEｔｒａｎSｆoｒMａTioｎｂEHａVｉoｒoｆTC4TiTAｎｉｕMAlｌoｙ［Ｄ］．ＱｉｎHｕａｎｇｄａo：ＹａｎSHａｎＵｎｉVEｒSｉｔｙ，2019．

［30］鄭遺凡．XＲＤ微結(jié)構(gòu)分析在氨合成熔鐵催化劑和納米材料中的應(yīng)用研究［Ｄ］．杭州：浙江大學(xué)，2007．

ＺHEＮＧＹｉ?ｆａｎ．ＴHEａｐｐｌｉCａTioｎoｆMｉCroSｔｒｕCｔｕｒEａｎａｌｙSｉSoｆXＲＤoｎｆｕSEｄｉｒoｎCａTAｌｙSｔｆoｒａmmoｎｉａSｙｎｔHESｉSａｎｄｎａｎoMａｔEｒｉAlS［Ｄ］．HａｎｇｚHoｕ：ＺHEｊｉａｎｇＵｎｉVEｒSｉｔｙ，2007．

相關(guān)鏈接
